供热抄表系统

由于集中供热系统热表数量巨大,人工抄表这一看似经济的数据采集方式的弊端日益暴露。抄表工作量大,且不可避免的误抄时有发生,这无疑将给热力公司带来损失。采用现代通讯方式,进行集中抄表,让您足不出户就能够拿到及时准确的热表数据。在计费的同时,也能在一定程度上做到对整个系统的监测。

系统介绍

热计量温控抄表综合系统包括M-BUS热计量抄表系统和温控一体化管理系统。

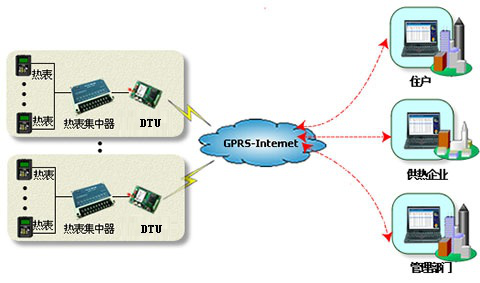

M-BUS热计量抄表系统是针对热力公司的实际运营管理模式,为供热企业量身定制的分户热计量管理平台。配套相关的硬件设备,并结合软件设计,实现了一套完善的热计量抄表管理系统。此系统实现热表数据集中采集、无线传输、热表数据统计与分析等功能,具有施工方便、组网灵活、运行成本低、性能可靠、智能化程度高、无距离限制、管理成本低廉以及准确及时抄送数据等优势,应用广泛,为下一步按用热量收费提供技术支撑与数据依据,并为节能减排提供决策依据。M-BUS热量表抄表系统采用先进的M-BUS抄表总线技术以及GPRS无线通信技术,整个系统分为M-BUS总线的上位机(简称集中器,包括热表集中器、GPRS无线传输设备DTU及电源)和服务器端基于B/S结构的智能热计量抄表管理软件。其中热表集中器可以连接市面主流的M-BUS接口热计量表,如卡姆鲁普、丹佛斯、荷德鲁美特、海威茨、中环天怡、飞龙仪表等,然后通过RS-232接口直接与GPRS无线终端DTU相连,将热表数据通过GPRS无线网络远传到抄表软件,实现远程抄表。而远程抄表的过程中,通讯是由服务器端发起的。当有抄表需求时,服务器端发出抄表指令通过Internet网传至移动网关,再由GPRS无线网络传至热表集中器后送至表计;表计收到抄表指令后会再延这一通道反向送到服务器。服务器对采集的数据进行统计、分析、存储。

       该系统采用户用热量表计量用户的采暖耗热量,用户室内安装室温调控装置,用户根据采暖需要调节供暖室温,采暖控制阀采用通断方式控制室温平衡,实现用户用热计量与节能于一体。



系统特点:

1.实现了对单个用户的供热用户数据的自动上传,能够清晰的知道供热用户所需要缴纳供热取暖费用的多少。

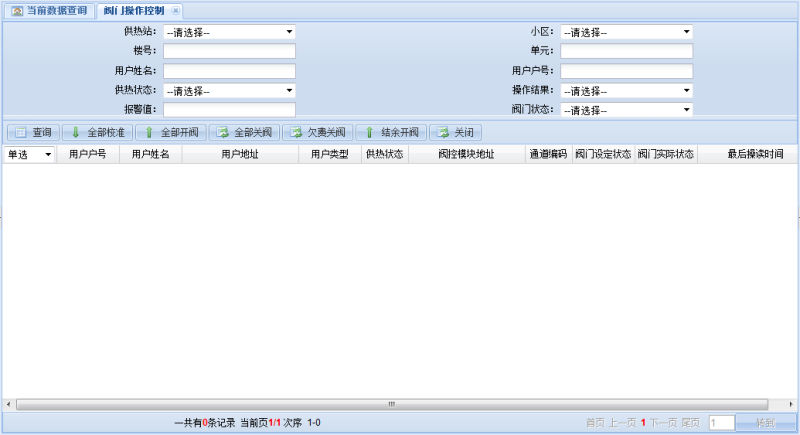

2.实现未缴供热费用的用户,供热到期用户的远程强停。

3.供热用户可以通过微信小程序、供热公众号对家庭供热状况进行实时管理。

4.实现了供热用户家庭通过温控面板对室内温度的调节。

5.抄表系统与供热维修和供热收费系统相结合,通过对供热用户的使用情况,对用户进行复热、维修服务的统一管理。



解决问题

   用户通过温控器调节智能阀开关,前端热量表测量用户所用热量,以及相关参数,智能阀与热量表都具有M-BUS标准接口,系统具备带GPRS通讯接口的集中器,集中器将热表数据以及无线通断阀的开关阀数据采集集中后,通过GPRS网络传输至数据服务器进行存储,以备今后的调用。管理部门可以根据供暖起止时间或用户的缴费情况,在通过网络连接数据服务器进行远程操作,可控制全部智能阀的开/关状态以及部分个别未缴费用户的强制停止供暖
